用途：

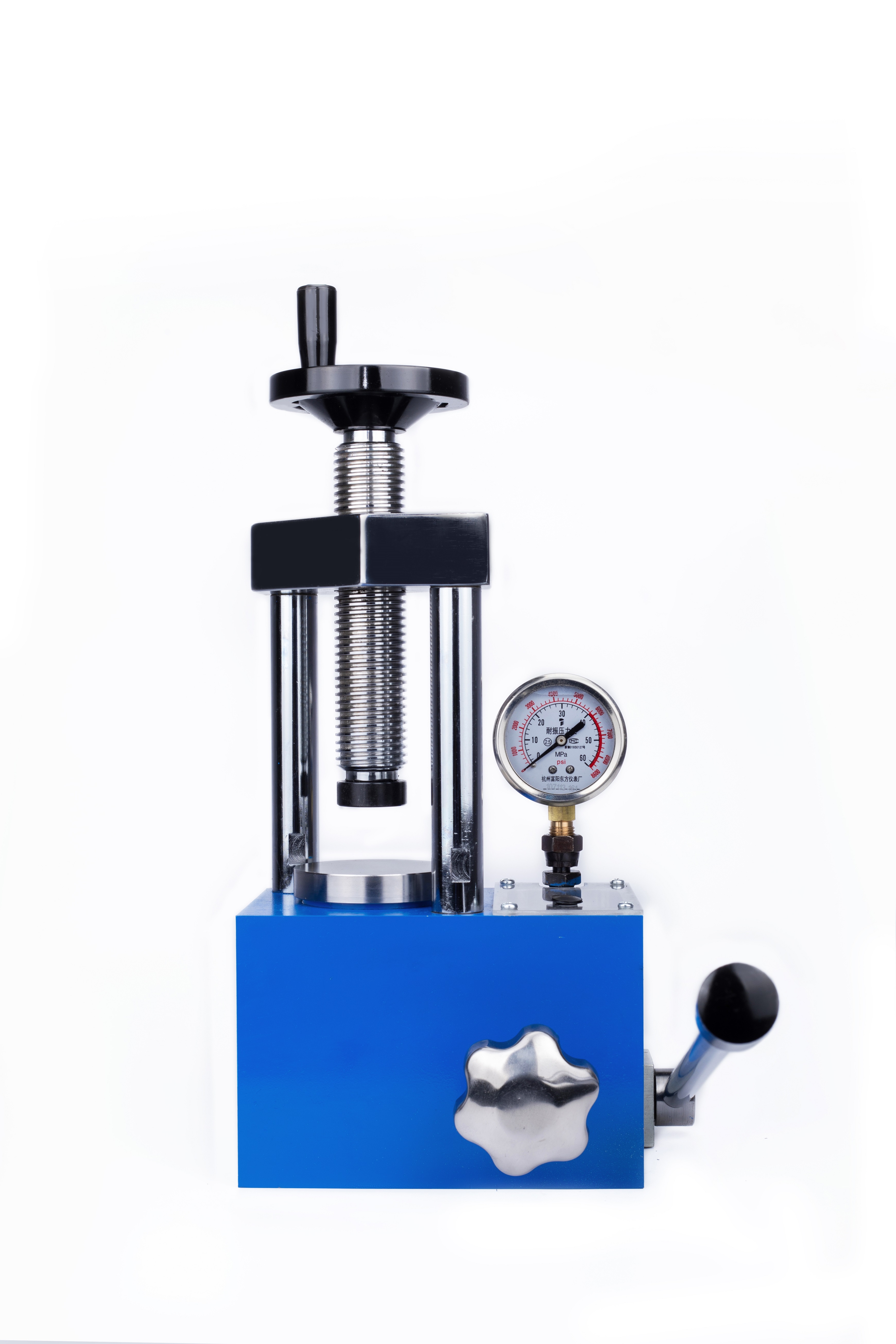

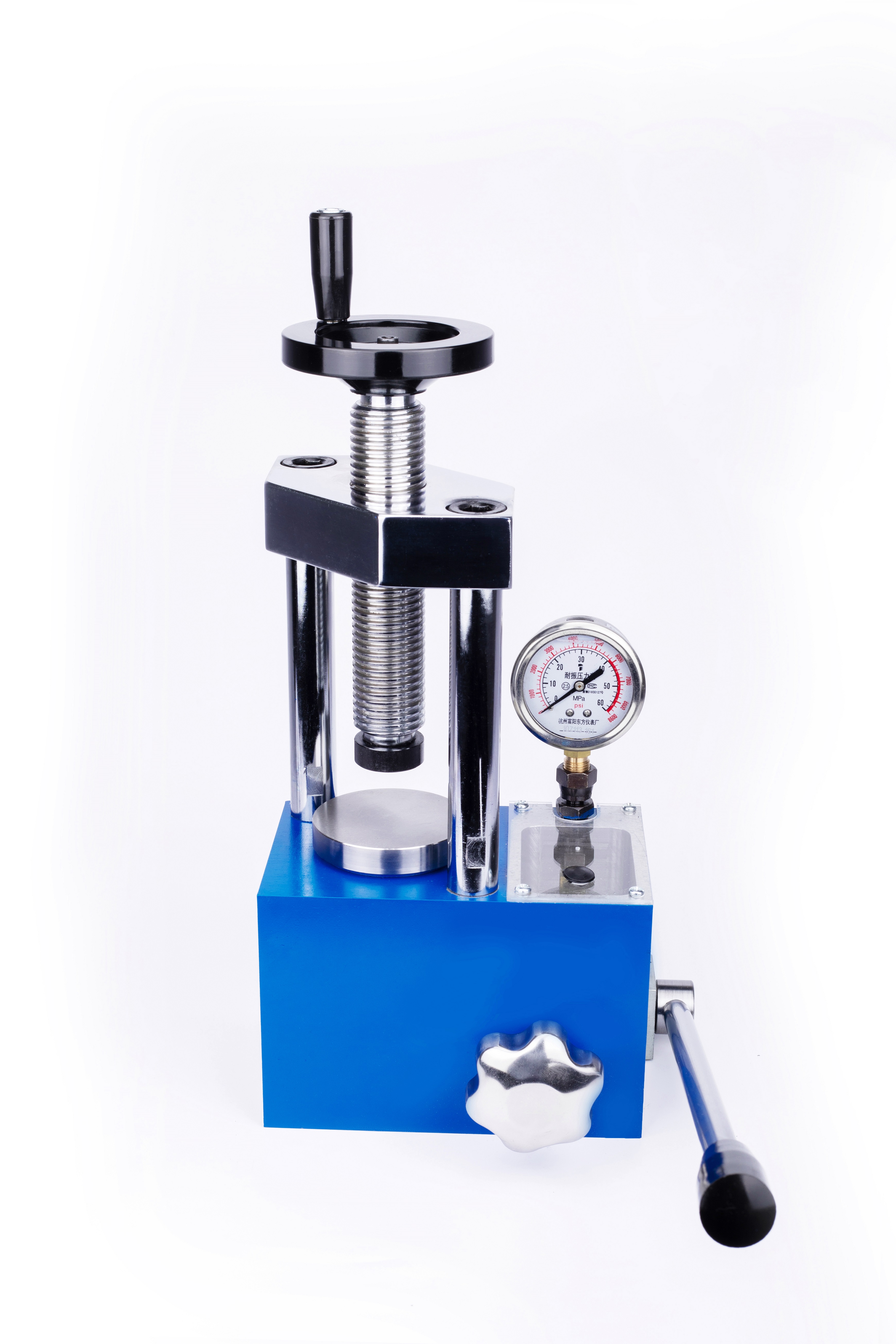

HY-15型红外压片机是一种迷你型的压力试验机，专门为红外光谱仪制备粉末试样片而设计的一种小巧、省力、方便、专用性较强的手动液压型红外压片机，也可兼作其它压力试验用，具有压力计量指示功能，尤其适用于为国外进口各种傅立叶红外光谱仪配套，可替代进口附件降低资金成本，而且经久耐用，性能可靠，物超所值。人性化设计的 13mm 模具可根据用户习惯选用无需脱模的 HF-15 型，也可选用容易脱模的 HF-2 型，并已配齐与各种光谱仪配套的连接插板。

参数：

HY-15（2立柱）

压力表类型 0.00-60.00Mpa

压力范围 0-15T

活塞直径 Φ70mm 镀铬油缸(80mm顶盖）

一体式结构 主板、油池、活塞 无密封连接，一体结构设计

加压方式 手动

最大活塞行程 30mm

工作台直径 80mm

工作空间 110×110×100mm

外形尺寸 240×170×390mm

重量 约30kg

使用方法：

把待压的模具或其它附件放于压片机主油缸工作台上，手工拧紧大丝杠把模具拧紧。关闭放油阀（顺时针拧紧）摇动压油手柄直至所需压力值保持几分钟后打开放油阀，取出模具即可。

注意事项：

（1）加压时候注意，丝杠的螺纹必须全部连接上板否则丝杠上板变形。

（2）不允许超过机器的压力范围使用。

（3）压片机使用清洁的200号机油为宜其他牌号油不能使用。

（4）加压时感觉手动压把有力，但压力表无指示，应立即卸荷检查压力表。

（5）新机器或较长一段时间没有使用时，在用之前稍紧放油阀，加压到2MPa保压8小时即可

（6）大活塞不要超过行程30mm。

（7）新收到机器可加13920902659微信用视频沟通。

压片机使用：

1打开包装后（使用前请加油）。2拧紧黑色手轮。3关上不锈钢手柄（泄压阀）

4摇动手柄 a向下压时到达下极限位置（压不动就到达下极限位置）B向上抬时要大于90度为最大行程

请勿超过35mp使用，否则损坏冲头， 压机，容易发生危险！
